　　91TV麻豆成人使用说明：
　　（1）激光管的连接：
　　91TV麻豆成人的高压（HV+）必须与二氧化碳激光管的阳极（全反射端）相连。91TV麻豆成人的电流回路,通过一个电流表（或直接）与二氧化碳激光管的阴极（激光输出端）相连。
　　（2）控制信号的连接：
　　如图1（或图2），将控制信号线分别可靠接入91TV麻豆成人的控制端。
　　（3）控制信号的输入：
　　如图3所示，将外部计算机输出的DAC信号及TTL信号按要求输入91TV麻豆成人，即可控制激光管按要求输出激光。
　　（4）电压选择：
　　91TV麻豆成人要求输入为220VAC/50Hz，如需110VAC应特别订购。
　　（5）附加功能：
　　91TV麻豆成人有一组保护开关，可串联水保护，打开外壳时的保护等。
　　注意事项：
　　1.激光管工作时必须用水冷却！
　　2.高压输出端不得开路！（高压输出正负端与激光器正负端必须正确连接。）
　　3.电源内部已加入泄放电阻，电源停电后一般可在两秒内将残压放完。但为安全起见，仍然应注意，当心电击！（高压输出两端必须保证悬地40KV高压的绝缘安全要求。）

　　4.91TV麻豆成人必须使用带接地端的三孔插座。机壳必须严格接地！以免触电。

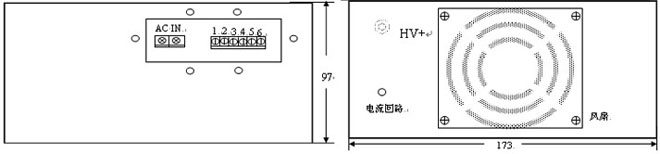

图1 60W91TV麻豆成人

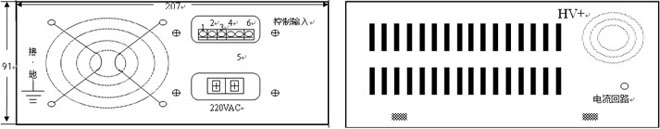

图2 80W91TV麻豆成人

电源和激光器的接线图：

控制端子含义及功能：

TTL-H输入	TTL-L输入	控制输入（DAC）	激光输出
悬空	低（<0.3V）	0-5V	Pmin - Pmax
悬空	高（>3V）	0-5V	0
低（<0.3V）	悬空	0-5V	0
高（>3V）	悬空	0-5V	Pmin - Pmax
保护接口端开		0-5V	0

图3

电源和激光器的接线图:

注：能量控制信号可有两种方式：

A：（射频激光）脉冲发生器：激光强度由20kHz~50kHz，5V变占空比。

B：0-5V模拟信号。

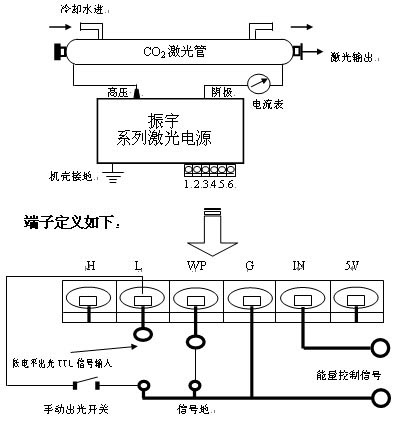

图4 低电平出光TTL信号联接图

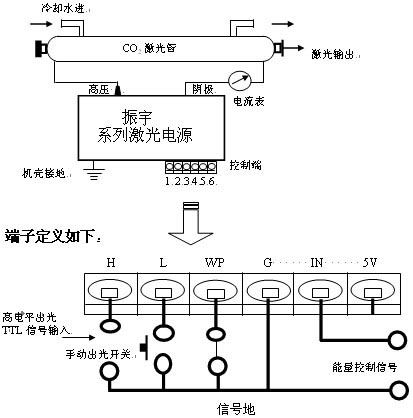

图5 高电平出光TTL信号联接图

附件一：部分二氧化碳91TV麻豆成人技术参数
型号	额定功率（W)	击穿电压(KV)	工作电压(KV)	输出电流(mA)
40W电源	300	26	11	4--20
60W电源	400	30	16	6--24
80W电源	500	35	18	7--30
130W电源	650	40	32	8--38
